一、用途范圍

　　本套設備可用于中藥、食品、化工行業的常壓、加壓水煎、溫浸、熱回流、強制循環滲漉、芳香油提取及有機溶煤回收等多種工藝操作，具有效率高、操作方便等優點。

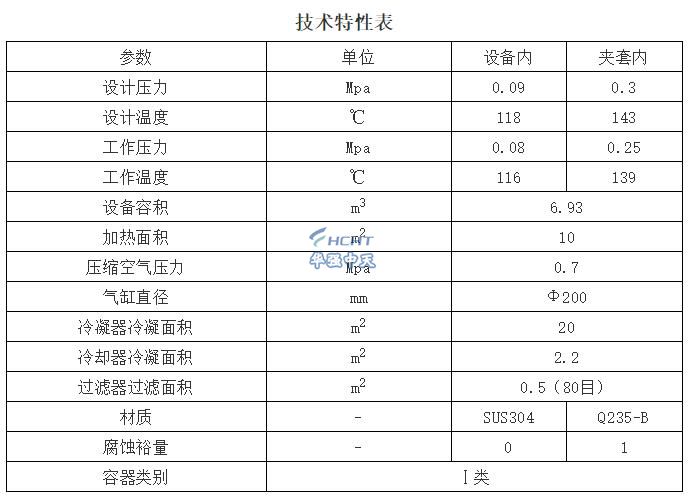

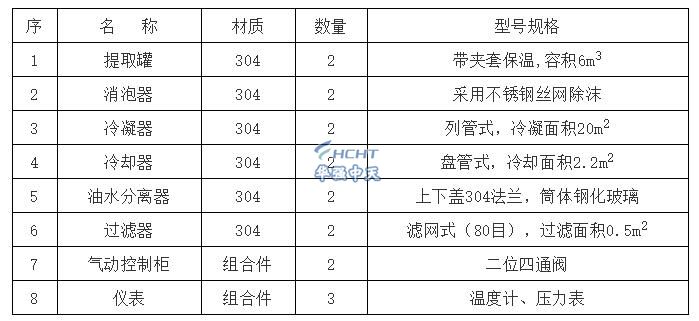

　　二、配置參數

　　三、結構特點

　　1、本套設備主要有提取罐、消泡器、冷凝器、冷卻器、油水分離器、過濾器、氣控柜等組成。

　　2、提取罐底部排渣門的啟閉采用壓縮空氣的動力，通過氣缸活塞，由控制箱中的二位四通閥控制，操作方便,并設有自鎖結構防止氣源故障。

　　3、提取罐排渣門上設有花板、席型不銹鋼絲網，這樣使渣液得到了較為理想的分離。

　　4、由于設備中與物料接觸部份均采用不銹鋼制造，具有良好的耐腐蝕性能，經久耐用，并帶自動清洗系統，符合GMP要求。

　　四、工作原理

　　提取罐的工作原理是單純的煎煮過程，中草藥浸泡在水中，采用蒸氣(導熱油)加熱一定時間，將有效成份提取出來，煎煮時間的長短，根據不同物料的性能自行決定，投料量因中草藥形狀和有效成份提取的難易不一，不能作統一規定，建議投料量不超過設備容積的三分之二為宜，當提取芳香油時，二次蒸汽通過冷凝、冷卻后，油水進入油水分離器，輕油在分離器上部排出，重油在下部排出，水通過溢流排放或回流, 所得提取液(或稱煎煮液)，進而送入濃縮工序。
